Большая портальная станина для плазменной и газокислородной резки с ЧПУ HZSG5000 4200x12500 мм EDGE Connect

Large Format Gantry CNC Plasma Oxy-fuel Cutting Machine HZSG5000 4200x12500mm EDGE Connect

Большие изображения : Большая портальная станина для плазменной и газокислородной резки с ЧПУ HZSG5000 4200x12500 мм EDGE Connect

Подробная информация о продукте:

Место происхождения:	Шанхай, Китай
Фирменное наименование:	HYZONT
Сертификация:	CE / ISO 9001
Номер модели:	ХЗСГ5000

Оплата и доставка Условия:

Количество мин заказа:	1 комплект
Цена:	USD 55,800 FOB Shanghai
Упаковывая детали:	Фанерный ящик/пленка, 5300x2300x1890 мм, 3650 кг, подходит для контейнерной перевозки.
Время доставки:	50 дней после получения авансового платежа
Условия оплаты:	100% аккредитив по предъявлении, Т/Т
Поставка способности:	30 комплектов в месяц

контакт

Большая портальная станина для плазменной и газокислородной резки с ЧПУ HZSG5000 4200x12500 мм EDGE Connect

описание

Тип машины:	Станок плазменной и газокислородной резки с ЧПУ портального типа	модель:	ХЗСГ5000
Эффективная площадь резки:	4200х12500мм	Контроллер с ЧПУ:	EDGE-подключение
Плазменный источник энергии:	МАКСПРО200	Толщина вырезывания плазмы:	Мягкая сталь без огарка 20 мм; прокол 25мм; выходное пособие 45мм
Толщина кислородно-топливной резки:	6-120mm	Скорость плазменной резки:	50-5000 мм/мин
Скорость кислородно-топливной резки:	0-800 мм/мин	Скорость холостого хода:	0-12000 мм/мин
Продольная длина рельса:	14500 мм	Стойка Питч:	CP6, класс точности 7
Модель привода:	Двусторонний привод	Серводвигатель:	Сервопривод переменного тока Panasonic A5
Коробка передач:	Германия, коробка передач SEW.	Управление высотой:	Напряжение дуги THC + контроллер емкости
Программное обеспечение гнездиться:	ФастКАМ Про	ПЛК:	Дельта
Электрические компоненты:	ШНАЙДЕР	Входная мощность:	Источник плазмы 5кВт, 50кВА
Напряжение питания:	3x380В/220В 50Гц	Расстояние подъема факела:	200 мм
Точность высоты факела:	+/-1.0mm	Точность позиционирования:	+/- 0,2 мм/10 м
Режущие материалы:	Легкая сталь, нержавеющая сталь, алюминий	Эффективная ширина резки:	4200 мм
Эффективная режа длина:	12500mm
Выделить:	Большой режущий стол 4200x12500 мм , Контроллер ЧПУ EDGE Connect , Программное обеспечение для автоматического раскроя FastCAM Pro

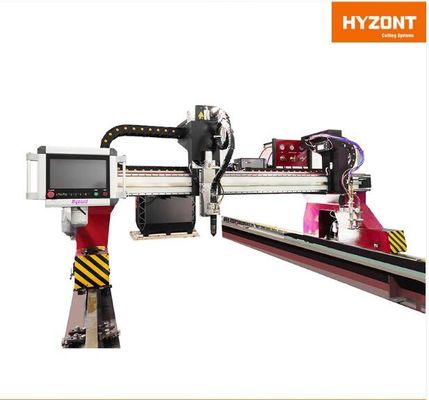

Портальный станок плазменной и газовой резки Hyzont HZSG5000

Портальный станок плазменной и газовой резки HZSG5000HZSG5000 — это тяжелый портальный станок плазменной и газовой резки с ЧПУ, разработанный для изготовления металлоконструкций, строительства сосудов под давлением и судостроения. Он объединяет плазменный источник MAXPRO200, контроллер ЧПУ EDGE Connect и станцию газовой резки на одном жестком портале, позволяя резать низкоуглеродистую сталь, нержавеющую сталь и алюминий от тонких листов до плит толщиной 120 мм.

Почему стоит выбрать портальный станок HZSG5000

Стол для резки большого формата 4200x12500 мм — широкий портал и длинные рельсы позволяют обрабатывать негабаритные стальные листы за одну установку, идеально подходит для судостроения и тяжелого машиностроения.
Контроллер ЧПУ EDGE Connect — программное обеспечение Phoenix v10, интерфейс машины EtherCAT и мастер CutPro Wizard для быстрой настройки новыми операторами.
Программное обеспечение для автоматического раскроя FastCAM Pro — импорт DXF, очистка САПР, интерактивный и автоматический раскрой, общая резка и мостик для максимального использования листа.
Двойной плазменный и газовый процесс — плазма MAXPRO200 плюс газовые горелки с автоподжигом охватывают диапазон толщин от 6 до 120 мм.

Технические характеристики

Параметр	Значение
Тип станка	Портальный станок плазменной и газовой резки с ЧПУ
Контроллер ЧПУ	EDGE Connect (Phoenix v10, EtherCAT, программная консоль оператора)
Плазменный источник питания	MAXPRO200
Толщина плазменной резки	Низкоуглеродистая сталь без грата 20 мм (3/4 дюйма); прокол 25 мм низкоуглеродистой стали / 25 мм нержавеющей стали; рез до 45 мм низкоуглеродистой стали / 45 мм нержавеющей стали
Скорость плазменной резки	50-5000 мм/мин
Толщина газовой резки	6-120 мм
Скорость газовой резки	0-800 мм/мин
Расстояние подъема горелки	200 мм
Скорость холостого хода	0-12000 мм/мин
Ошибка установки скорости	≤±5%
Точность контроллера высоты горелки	≤±1.0 мм
Точность продольной линии	±0.2 мм / 10 м
Точность боковой стороны	±0.5 мм (1000x1000 мм)
Ошибка диагонали	±0.5 мм
Ошибка возврата в базовую точку	±0.2 мм
Ошибка пересечения точек	±0.5 мм

Механические и электрические компоненты

Компонент	Спецификация

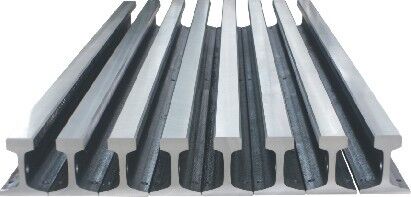

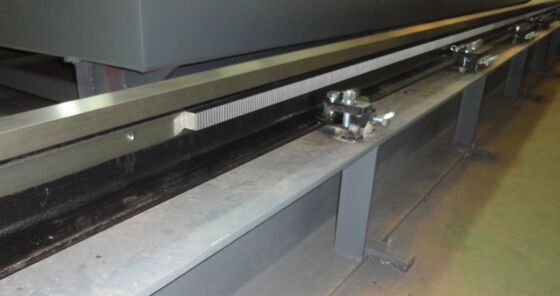

Продольная рельса	Тяжелая рельса с зубчатой рейкой и шестерней, материал U71Mn, грузоподъемность ≥10 т/м, предел прочности на растяжение ≥883 МПа
Поперечная рельса	Рельса с шарико-винтовой передачей, перемещение горелки стальным ремнем
Зубчатая рейка	Класс точности 7, шаг CP6, точность обработки 0.02 мм
Модель привода	Двусторонний привод

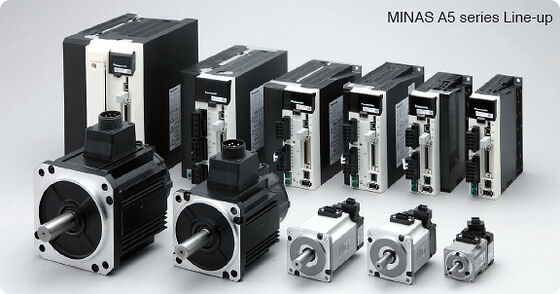

Серводвигатели	Panasonic A5 AC сервопривод (20 бит/об, 1.04 млн импульсов, отклик 2.0 кГц, IP67, низкий момент рыскания)

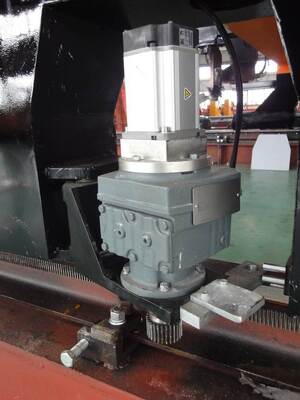

Редуктор	Немецкий редуктор SEW, высокий выходной крутящий момент, низкий уровень шума

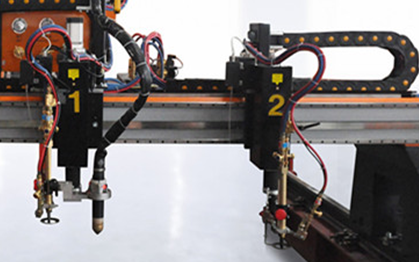

Каретка режущей горелки	2 комплекта
Плазменная горелка	MAXPRO200 ×1, с устройством защиты от столкновений
Газовые горелки	2 комплекта, автоподжиг ×2
Контроллеры высоты	Плазменный THC с контролем напряжения дуги ×1, емкостной контроллер высоты горелки ×2
Маркировочная горелка	Маркировочная горелка с цинковым порошком ×1
ПЛК / электрика	Delta PLC, компоненты Schneider Electric

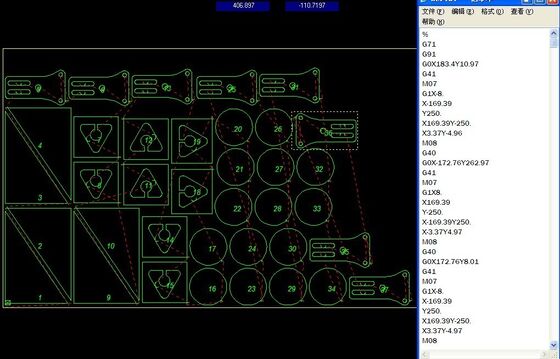

Программное обеспечение для раскроя	FastCAM Pro (Австралия), импорт DXF, автоматический раскрой, вывод NC
Подача кабеля/шланга	Кабелеукладчик

Условия эксплуатации

Пункт	Значение
Напряжение питания / частота	3×380В±10% / 50Гц, 220В±10% / 50Гц
Входная мощность	5 кВт
Мощность плазменного источника	50 кВА
Давление режущего кислорода	0.5-0.8 МПа
Давление подогревающего кислорода	0.4-0.6 МПа
Давление газа	0.05-0.1 МПа
Тип газа	Пропан / Ацетилен / СУГ
Температура окружающей среды	0-50 °C
Относительная влажность	<90% без конденсации

Эффективная режущая способность

Пункт	Значение
Эффективная площадь резки	4200x12500 мм
Эффективная ширина резки	4200 мм
Эффективная длина резки	12500 мм
Длина продольной рельсы	14500 мм
Длина поперечной рельсы	5000 мм

Корпус и конструкция станка

Корпус станка представляет собой сварную конструкцию коробчатого типа, обработанную на фрезерных станках с ЧПУ, затем подвергнутую термообработке и окрашенную в покрасочной камере. Двусторонний привод имеет симметричную конструкцию для обеспечения превосходной жесткости и прочности, что обеспечивает длительный срок службы с очень высокой точностью. Перемещение горелки по горизонтали осуществляется стальным ремнем для плавного и малошумного движения.

Программное обеспечение: EDGE Connect & FastCAM Pro

EDGE Connect с программным обеспечением Phoenix v10 предоставляет мастер настройки CutPro, программную консоль оператора на экране, настраиваемые панели мониторинга процесса и интегрированную связь с плазмой и системой контроля высоты горелки для обеспечения превосходного качества резки. Программное обеспечение для раскроя FastCAM Pro импортирует файлы DXF, выполняет очистку САПР, интерактивный и автоматический раскрой, общую резку и мостик, а также выводит NC-код для различных контроллеров.

Изображения продукта

Gantry CNC plasma oxy-fuel cutting machine

Коммерческие условия

Пункт	Значение
Цена	55 800 долларов США FOB Шанхай
Срок производства	50 дней после получения авансового платежа
Условия оплаты	100% аккредитив по предъявлении
Упаковка	5300×2300×1890 мм / 3650 кг
Монтаж и обучение	1 техник примерно 10 дней, 200 долларов США/день
Срок действия	30 дней

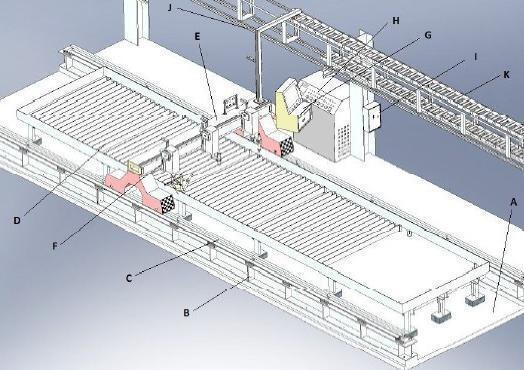

Примечание: для портальных станков резки данное предложение не включает фундамент для установки рельсов, стол для резки и подвеску кабелеукладчика. Полный комплект монтажных чертежей предоставляется покупателю после получения авансового платежа.
