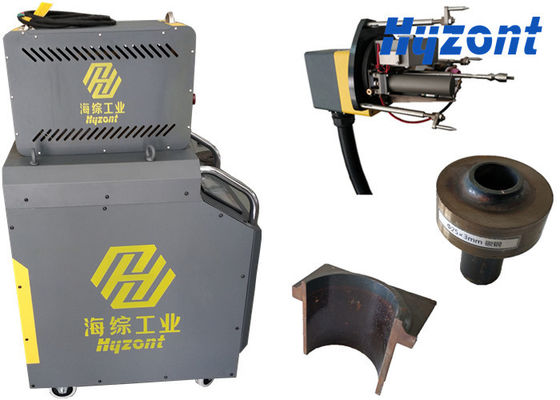

Трубка ТИГ автоматическая к заварке листа трубки орбитальной для здания теплообменного аппарата
Детали продукта
| Имя: | Трубка к сварочному аппарату листа трубки | Модель: | TTS-30 |
|---|---|---|---|
| Трубка OD: | 12-76mm | Сваривая Cuttent: | 315A |
| Тип заварки: | TIG/GTAW | Сила ввода: | 380v |
| Тип трубки: | Выступая трубка или полная трубка | Защитный газ: | Аргон |
| Выделить |
Сварка трубных решеток аргонодуговой сваркой,Сварка при изготовлении теплообменников,Автоматический сварочный аппарат TTS-30 |
||
Характер продукции
Автоматическая орбитальная машина для сварки труб в трубные решетки TIG для строительства теплообменников
Модель: TTS-30
Применение:
Эта сварочная головка представляет собой специально разработанную TIG сварочную головку для сварки труб в трубные решетки, подходящую для углеродистой стали, нержавеющей стали, в основном для сварки выступающих труб, труб вровень и утопленных труб с подачей проволоки или без нее.
Для сварки, требующей добавления присадочной проволоки, на сварочную головку может быть установлен дополнительный подающий механизм. Стандартная катушка проволоки, установленная непосредственно на головке, обеспечивает точную и надежную подачу проволоки, что невозможно при использовании напольных подающих механизмов.
Эти сварочные головки обеспечивают производительность и повторяющуюся точность машинной сварки при изготовлении и ремонте парогенераторов и теплообменников.
Эта машина широко применяется в
- Сварка труб теплообменников
- Сварка труб котла в трубные решетки
- Сварка выступающих труб
- Сварка труб вровень
Особенности
- Расширяемый пневматический оправка для легкого позиционирования
- Высокая точность с быстрой и точной работой, подходит для небольших теплообменников
- Автоматическое управление AVC с функцией включения и выключения для ручной регулировки
- Водяное охлаждение TIG сварочной головки, легкая замена или регулировка вольфрама
- Интегрированная подача проволоки для утопленных, выступающих или выровненных концов труб
- Кнопки на рукоятке для удобства эксплуатации
- Использует локализованный направляющий для самоцентрирования сварных швов диаметром 19-76 мм
- Рекомендуемый источник питания OBT-315
Спецификация
| Модель | TTS-30 |
| Материал | Углеродистая сталь, нержавеющая сталь |
| Тип соединения | Выступающая труба или труба вровень |
| Процесс сварки | TIG/GTAW |
| Диаметр трубы (мм) | 19-76 |
| Угол сварочной горелки | 0-30 |
| Диаметр вольфрама (мм) | 1.6-2.4 |
| Диаметр сварочной проволоки (мм) | Φ0.8mm/Φ1.0 mm |
| Максимальная скорость подачи проволоки | 2200 мм/мин |
| Качающаяся сварка | Да |
| Вращение | Свободное вращение на 360° с автоматическим сбросом; сварка во всех положениях |
| Скорость вращения (об/мин) | 0.37-5.58 об/мин |
| Защитный газ | Аргон |
| Охлаждение | Вода |
| Длина кабеля | 6м |
| Основные размеры (мм) | |
| Вес (кг) | 9 кг |
Спецификация источника питания
| Модель | OBT-315 |
| Сварочный источник | Panasonic YC-315TX |
| Тип источника питания | Инверторный |
| Сварочный ток | 5-315 А |
| Коэффициент загрузки | 315 А / 60%, 250 А / 95%, 244 А / 100% |
| Входное напряжение | AC380V ± 10 % 50/ 60 Гц |
| Общая мощность | 8.3 кВА |
| Охлаждение | Встроенная система водяного охлаждения |
| Дисплей | 7-дюймовый сенсорный экран |
| Хранение программ | 80 |
| Класс изоляции | F |
| Класс защиты | IP21 |
| Вес | 120 кг |
| Размеры | 740 x 520 x 910 |
Подробные фотографии
Выступающая труба к машине для сварки в трубные решетки
TIG сварочная головка TTS-30 для машины для сварки труб в трубные решетки
TIG сварочный источник OBT-315 для машины для сварки труб в трубные решетки
Информация для заказа
| Код заказа | K-31580-P |
| Упаковка | Авиакейс |
| Размер упаковки | 550 x 500 x 400 мм |
| Вес упаковки | 15 кг + 130 кг (Сварочный источник OBT-315) |
| Срок поставки | 15 дней после оплаты |
