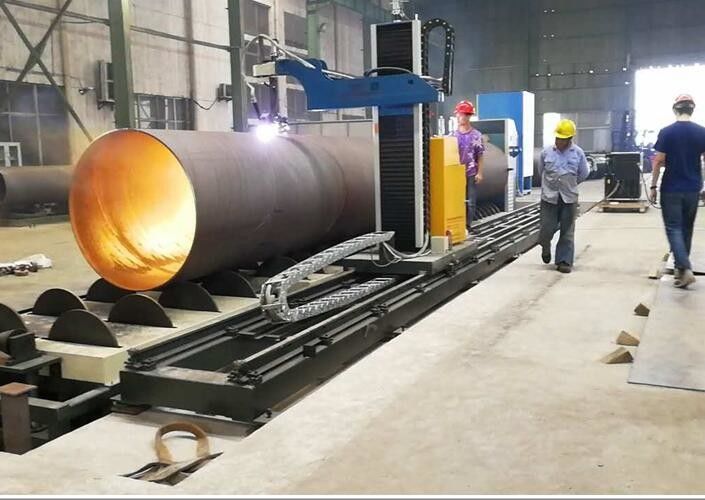

Резец трубки плазмы КНК кровати ролика с источником питания плазмы Хыпертерм Макспро 200
Детали продукта
| Имя: | Автомат для резки плазмы профиля трубы КНК | модель: | КНКСГ-1000В |
|---|---|---|---|
| Применение: | Вырезывание плазмы профиля трубы КНК для вырезывания стальной структуры или сосуда под давлением | Труба ОД: | 200-1000мм |
| толщина стены: | сталь углерода 1-30мм (вырезывание плазмы) | Длина трубы: | 12000мм |
| Регулятор: | окно 5 осей основало регулятор КНК | Модель источника питания плазмы: | Хыпертерм Макспро200 |
| Выделить |
резец трубки кнк,резец трубы кнк,200 Plasma Powered |
||
Характер продукции
Станок для резки труб и профилей с ЧПУ с роликовой подачей и плазменным резаком 200
Модель: CNCXG1000-V
Применение:
Эта машина разработана как автоматический станок для плазменной резки труб и профилей, чтобы повысить эффективность пользователей, сталкивающихся со сложными задачами резки трубв строительстве ферм.
Благодаря многоосевой плате управления и контроллеру экрана горелки, этот станок прост в эксплуатации для рабочих на объекте. Этот станок для плазменной резки труб широко применяется в
Строительство ферм
- Строительство сосудов под давлением
- Изготовление химических трубопроводов
- Производство нефтепроводов
- Резка труб в стальных конструкциях
- Резка отверстий в фермах
Особенности
- Профессиональная канадская система ЧПУ для оптимизации труб, с версией AutoCAD для инженерного проектирования, позволяющая напрямую генерировать G-код.
- Поддержка разделения труб / изображений / замены влево и вправо и других функций оптимизации труб.
- Поддержка бесшовной интеграции с программным обеспечением TEKLA, генерация кода обработки ЧПУ.
- Принята подъемная структура вала, главная особенность заключается в том, что центр патрона регулируется плавающим образом, используется метод, при котором труба не движется, пока патрон плавает, что значительно улучшает резку больших диаметров.
- Роликовый корпус, может автоматически транспортировать разрезаемую трубу.
Спецификация
|
Диаметр трубы |
Φ200－Φ1000мм |
|
Длина направляющей горелки (длина трубы) |
≤12000мм |
|
Модель резки |
Газовая резка |
|
Толщина плазменной резки |
1-32мм |
|
Модель плазменной резки |
200 |
|
Толщина газовой резки |
6-40мм |
|
Фотоэлектрический датчик высоты |
Скорость отклика 0,1 сек |
|
Система управления |
Программное обеспечение для резки труб и профилей |
|
Ввод данных |
Ввод данных с экрана горелки |
|
Максимальная грузоподъемность |
15000 кг |
|
Патрон для труб |
3-кулачковый концентрический патрон |
|
Максимальный угол фаски газовой резки |
±60° |
|
Максимальный угол фаски плазменной резки |
±45° |
|
Скорость газовой резки |
50мм/мин -800мм/мин |
|
Скорость плазменной резки |
100мм/мин-4000мм/мин |
|
Ошибка перемещения |
≤0,2мм /1000мм |
|
Ошибка угла поворота |
≤1° на 180° |
|
Скорость вращения трубы |
0-10000мм/мин |
Подробные фотографии
Завершенная работа станка для резки труб и профилей с ЧПУ
5-осевой станок для резки труб и профилей с ЧПУ
Информация о заказе
| Код заказа | CNCXG1000-V |
| Упаковка | Деревянный ящик и поддон |
| Размер упаковки | 2200*5200*2000мм |
| Вес упаковки | 5000 кг |
| Срок поставки | 30 дней после оплаты |
Ключевые преимущества
- портальный плазменный резак
Основные характеристики продукта
Станок для резки труб и профилей с ЧПУ с роликовой подачей и плазменным резаком 200 Модель: CNCXG1000-V Применение: Эта машина разработана как автоматический станок для плазменной резки труб и профилей, чтобы повысить эффективность пользователей, сталкивающихся со сложными задачами резки трубв строи...
