Конюшня 7" торгового автомата трубы масла с уникальной гидравлической зажимая системой
Детали продукта
| Имя: | Прорезанный КНК вкладыша увидел автомат для резки (торгового автомата трубы КНК) | модель: | ПСМ-220 |
|---|---|---|---|
| Применение: | Нефтяная скважина или прорезанный водяной скважиной изготовлять вкладыша | Трубка ОД: | Φ60-Φ177.8мм |
| толщина стены: | 1-12мм | Шпиндель: | 22 или 16 |
| Ширина слотов: | 0.3-3мм | Макс увидело диаметр лезвия: | 76мм |
| Выделить |
торгового автомата трубки,машина трубы пефорируя,Stable PSM-220 Machine |
||
Характер продукции
22 шпиндельная труборезная машина для прорезки пазов в трубах, машина для резки труб диаметром 7 дюймов
Модель: PSM-220
Применение
Наши машины для прорезки пазов предназначены для работы с трубами диаметром до 7-12 дюймов и могут изготавливать трубы длиной до 46 футов за один раз. Это чрезвычайно жесткое и стабильное оборудование позволяет фрезеровать трубы с точными допусками, обеспечивая чистые прорези и постоянную ширину и длину пазов.
Уникальная гидравлическая система зажима надежно фиксирует и выпрямляет обсадную трубу, не повреждая трубу или пазы. Специальные быстрорежущие круглые пилы вырезают пазы. Непрерывное применение охлаждающей жидкости сохраняет металлургическую целостность трубы. Избыточный металл не удаляется, и максимальная прочность трубы гарантируется при соблюдении заданного открытого пространства.
Все машины для прорезки пазов оснащены системами ЧПУ для индексации, которые обеспечивают точное размещение пазов на трубах как радиально, так и осевым образом. Это гарантирует достижение всех спецификаций и поддержание максимальной прочности для установки.
Особенности
- Система индексации и позиционирования вращения трубы удерживает трубы ровно и прямо
- В 4 раза быстрее лазерной резки
- Отсутствие теплового воздействия на пазы
- Всего 22 шпинделя, значительные достижения в эффективности резки
- Компьютерное управление, простота использования
- С системой подачи трубы или без нее, снижает первоначальные инвестиции
- Настраивается по размеру трубы или обсадной трубы
Спецификация
| Коробка шпинделя | Наружный диаметр трубы | Φ60-φ177.8мм |
| Количество шпинделей | 22 | |
| Расстояние между центрами шпинделей | 152.4мм | |
| Максимальный диаметр фрезы | φ75мм | |
| Количество пил на одном шпинделе | 1-4 | |
| Ширина прямого паза | 0.3-3мм | |
| Скорость вращения шпинделя | 100—800 об/мин | |
| Мощность главного двигателя | 2×11 кВт | |
| Ход шпинделя вверх и вниз | 200мм | |
| Мощность/крутящий момент серводвигателя оси Z | 2X1.5кВт/4.77Нм | |
| Максимальная скорость перемещения оси Z | 2000 мм/мин | |
| Точность оси Z | 0.5мм/об | |
| Система индексации вращения трубы | Мощность/крутящий момент серводвигателя оси A | 1 кВт/4.77Нм |
| Максимальная скорость вращения оси A | 20 об/мин | |
| Точность вращения оси A | 6.279 градуса/об | |
| Мощность серводвигателя оси X | 1 кВт/4.77Нм | |
| Максимальная скорость вращения оси X | 8000 мм/мин | |
| Максимальная точность вращения оси X | 11.3мм/об | |
| Длина рельса | 14000мм | |
| Ход перемещения трубы | 12000мм | |
| Пневматическая система | Давление сжатого воздуха | >0.5Мпа |
| Система охлаждения | Охлаждение | жидкий хладагент |
| Расход насоса режущей смазки | 200 л/мин | |
| Мощность насоса режущей смазки | 2×0.45кВт | |
| Электрическая система | Контроллер | ПЛК |
| Количество осей ЧПУ | 4 | |
| Общая мощность | 32 кВт | |
| Размеры корпуса машины | Д x Ш x В (мм) | 4300x1800x2550 |
| Длина рельса системы подачи трубы | 12000мм | |
| Вес брутто | Примерно 14 тонн | |
Подробные изображения

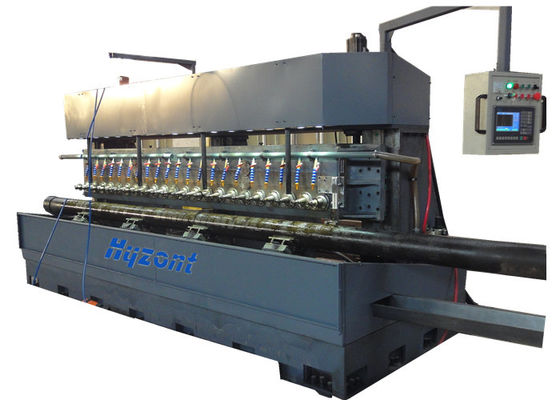

PSM-220 Станок для прорезки пазов в трубах с ЧПУ
Внутренний вид прорезанной гильзы
Информация о заказе
| Oрдер Код | PSM-220 |
| Упаковка | Н/Д |
| Размер упаковки | Н/Д |
| Вес упаковки | 14000 кг |
| Срок поставки | 70 дней после оплаты |
Станок для прорезки пазов в трубах с ЧПУ PSM-220 Ссылка на видео на YouTube:
https://www.youtube.com/watch?v=sm_vTdOgPBU
